碲化镉

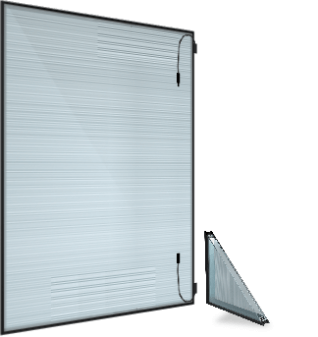

中空透光系列
适用于建筑幕墙、平开窗、采光顶等。
型号 | CdTe-Z2-T20(*) | CdTe-Z2-T30(*) | CdTe-Z2-T40(*) | CdTe-Z2-T50(*) |
除膜率% | 20 | 30 | 40 | 50 |
最大额定功率Pmax（W） | 230 | 200 | 170 | 140 |
功率公差% | ±3 | ±3 | ±3 | ±3 |
最大功率点的工作电压Vmpp（V） | 146.3 | 146.3 | 146.3 | 146.3 |
最大功率点的工作电流Impp（A） | 1.64 | 1.43 | 1.23 | 1.02 |
开路电压Voc（V） | 183 | 183 | 183 | 183 |
| 短路电流Isc（A） | 1.88 | 1.64 | 1.41 | 1.17 |
最大系统电压 | 1500V |
逆电流承受阈值 | T20-2.6A/T30-2.3A/T40-1.9A/T50-1.6A |
工作温度 | -40℃∽+85℃ |
最大静态载荷 | 5400Pa |
冰雹测试 | 通过 |
防护等级 | IP67 |
玻璃尺寸 | 1600mm*1200mm |
厚度 | 33mm |
接线盒 | 分体式侧接 |
面积 | 1.92m2 |
重量 | 100kg |
产品结构 | 5mm超白钢化玻璃+3.2mm碲化镉发电芯片+5mm普白半钢化玻璃+12mmAir+5mm（Low-E）超白钢化玻璃（支持定制） |
模块工作温度NMOT | 42.3±2℃ |
最大功率温度系数Pmax | -0.189%/℃ |
开路电压温度系数Voc | -0.396%/℃ |
短路电流温度系数Isc | +0.061%/℃ |
首年衰减 | 5% |
次年及以后 | 0.4% |
